一次veth丢包排查

记一次有趣的排查bug日记：

问题

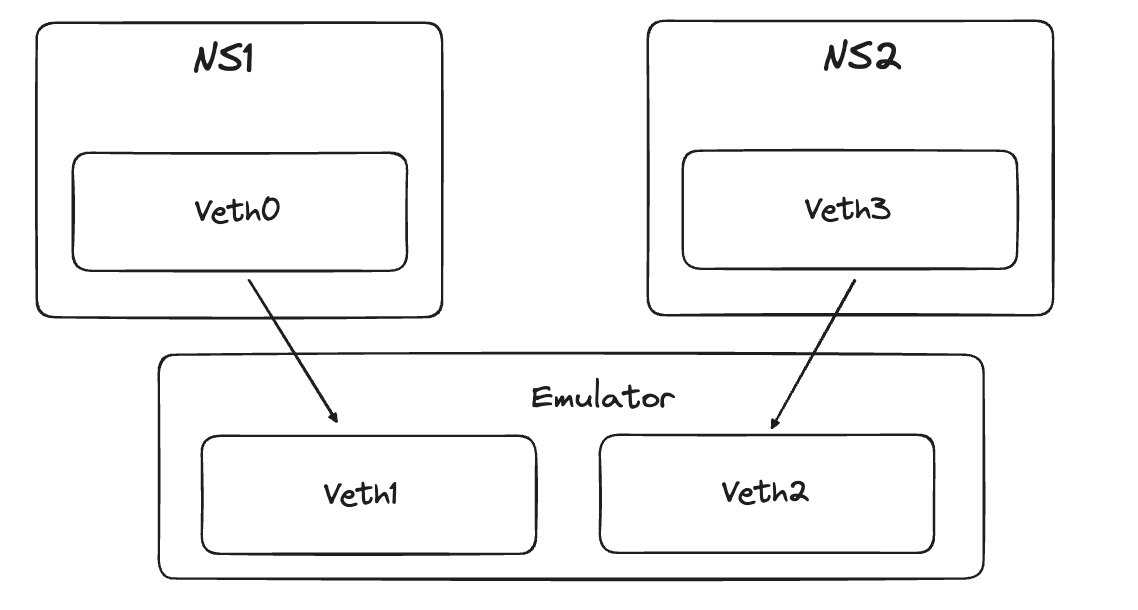

事情的起因是在进行网络实验时发现出现丢包的情况，实验的设置如下下图所示：

由一个Emulator负责接收veth包并转发到对应的veth（通过AF_XDP）。在进行iperf测试时，发现跑几秒钟网络带宽就变为0。之后两个节点就相互ping不通了。


排查

通过ifconfif观察到，在问题后，通过veth1向veth0投送包时总是被drop掉。

首先，我通过tcpdump，nettrace，xdp ebpf对veth0的包接收行为进行了观察，但都无法捕获到丢包的现象。怀疑可能在发送阶段包就丢了，因此为了能够观察veth的发送行为，复制了一份veth的代码，重新编译了一个“uveth”模块，如此便可以愉快地在veth的源码中打log。

构建内核模块的流程很丝滑，网上找了一份Makefile模版，把veth复制一下，改个设备名就可以直接编译了。

CONFIG_MODULE_SIG=n
obj-m:=uveth.o

CURRENT_PATH:=$(shell pwd)
LINUX_KERNEL:=$(shell uname -r)
LINUX_KERNEL_PATH:=/usr/src/linux-headers-$(LINUX_KERNEL)

all:
  make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) modules
clean:
  make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) clean

启动完uveth后有一个问题：如何创建相应的设备？

一般创建veth的方式是通过ip link创建，其内部使用了netlink与内核的进行通信创建。

为了避免手写netlink通信，看了下iproute的代码，发现只需要通过hack一下名称的方式就可以复用veth的所有创建逻辑。

// Hack for uveth
if(strcmp(type,"uveth")==0){
   lu = get_link_kind("veth");
} else {
   lu = get_link_kind(type);
}

之后就可以愉快地使用 ip link add .. type uveth .. 创建相应设备了。

有了日志之后发现网络包果然是在veth发送包（veth0→veth1）时丢掉的，原因是在__dev_forward_skb中is_skb_forwardable 判断失败，通过将skb的长度打印出来后，发现是长度超过了mtu。

由于网络包是直接转自来自veth的网络包，所以理论上网络包不应该超过veth设置的mtu，所以我怀疑问题来自于emulator中某个环节对网络包的内容进行了污染。

通过在emulator每次发送之前打印网络包的长度，我发现传送数据长度都是符合要求的。那么错误的原因可能出现在其他地方，我观察到af_xdp发送包的元数据FrameDesc中有描述包大小的字段，通过比较该长度和实际的数据长度，果然这个字段会出现与实际数据不一致，超过mtu的情况。

最终，我发现是因为FrameDesc在重新被分配时没有进行初始化，导致其长度可能是上一次的长度，因此再次使用FrameDesc会使得长度会变成上一次的两倍，超过实际的数据长度。
